帕羅肯科技PM系列Profinet協議插片式I/O模塊在鋁業自動化機器上的應用
發布時間:
2023-05-12
鋁業制造作為一種傳統的有色金屬產業,隨著時代的發展,現廣泛應用于建筑裝飾、光伏、工業自動化及通用電子設備、地鐵軌道車輛、機械制造設備、醫療設備、廣告展覽行業、照明及消防設備等領域。鋁業自動化核心工序是鑄造,整個鑄造生產工序復雜、占地面積大。繼而數據采集的位置多而分散,數據傳輸距離遠所以采用分布式I/O模塊最為合適。
鋁業制造作為一種傳統的有色金屬產業,隨著時代的發展,現廣泛應用于建筑裝飾、光伏、工業自動化及通用電子設備、地鐵軌道車輛、機械制造設備、醫療設備、廣告展覽行業、照明及消防設備等領域。鋁業自動化核心工序是鑄造,整個鑄造生產工序復雜、占地面積大。繼而數據采集的位置多而分散,數據傳輸距離遠所以采用分布式I/O模塊最為合適。
一、帕羅肯分布式IO的優勢
? 占用節點少
一個節點由一個總線適配器、多個 I/O 模塊以及一個終端模塊組成。
? 組態靈活
多種類型插片式 I/O 模塊可任意組合。
? 功能擴展豐富
支持靈活擴展,IO 各類齊全;可集成數字量、模擬量、溫度等模塊,種類豐富,可適用不同應用場合需求。
? 兼容性強
適配器通信接口符合工業以太網通訊標準,支持主流EtherCAT,Profinet,Modbus/TCP通訊協議。
? 速度快
背板采用自主研發總線。
? 易診斷
創新的通道指示燈設計,通道狀態一目了然,檢測、維護方便。
二、應用案例

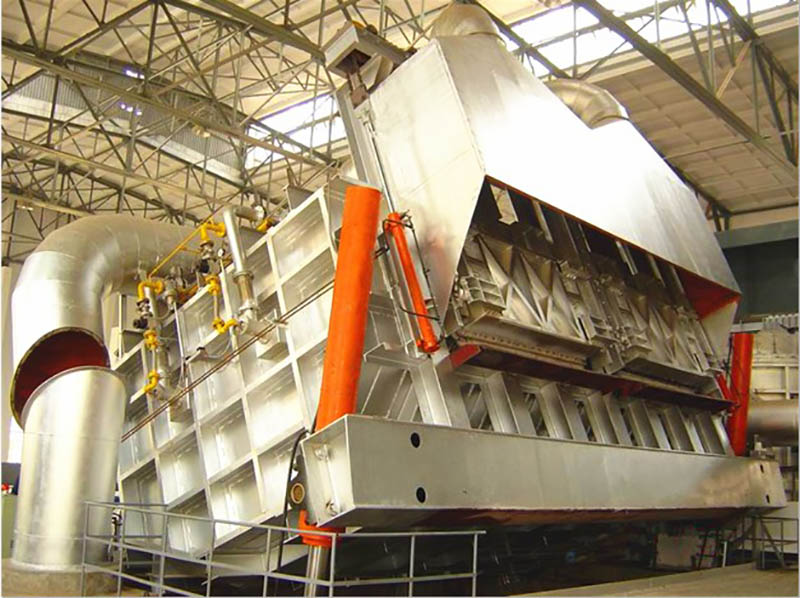

傾動式鋁熔化/保溫爐
在傾動式鋁熔化/保溫爐中,主體部分,采用西門子1200PLC擴展PM系列Profinet分布式IO模塊,PM系列I/O通道采用隔離,有效地抑制了外部的干擾源對PLC的影響;對供電電源及線路采用了多種形式的濾波,從而消除或抑制了高頻干擾。
輸入模塊接收來自設備的各種控制信號以及模擬量的采集(該設備有大量的熱電偶傳感器)。通過Profinet將這些信號轉換成中央處理器能夠識別和處理的信號,并存到輸入映像寄存器。運行時CPU從輸入映像寄存器讀取輸入信息并進行處理,將處理結果存放到輸出映像寄存器。
輸出模塊用于驅動電磁閥、接觸器、指示燈等被控設備的執行元件。

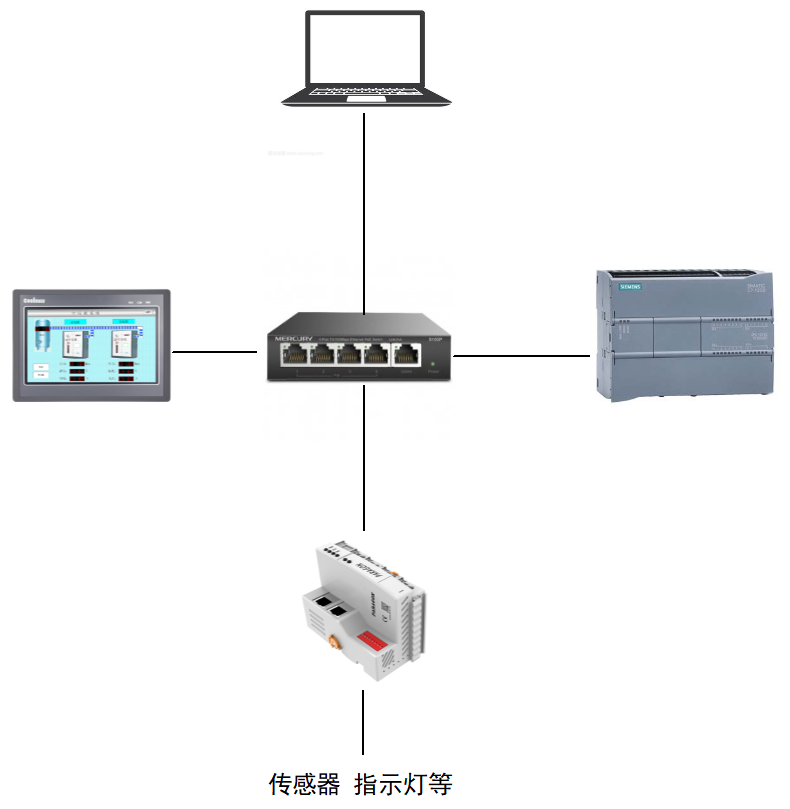

拓撲圖 |
|

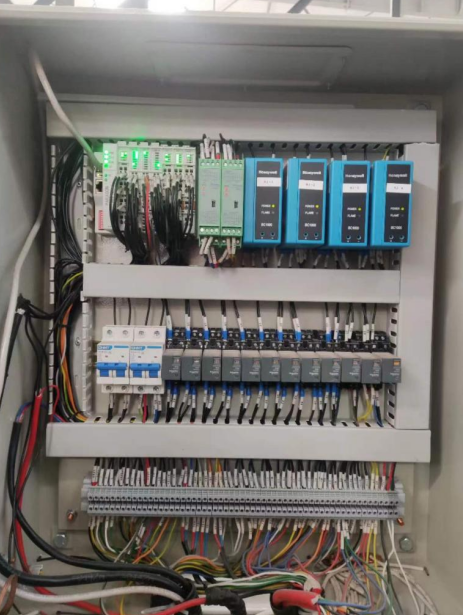

![]() 柜內布局 |

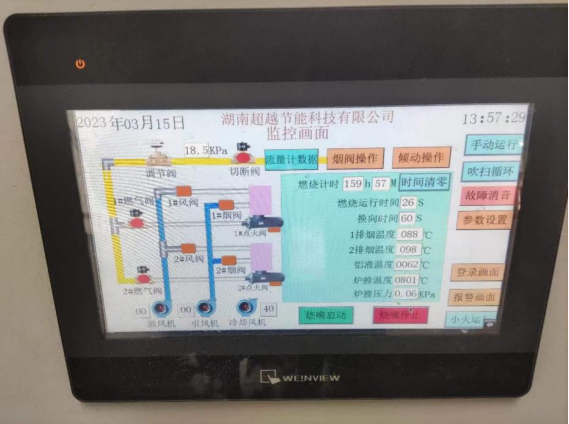

觸摸屏界面 |
