| 基本參數 | |
| 通道數 | 1入2出 |
| 輸出精度（20°C） | 0.29%F.S. |
| 溫度漂移 | 50ppm/K |
| 響應時間 | ＜0.1s (0～90%) (TYP) |
| 絕緣強度 | 1500V AC/1min,2mA |
| 絕緣電阻 | 500VDC時100MΩ以上 |
| 電磁兼容性 | 符合 GB/T18268 (IEC61326-1) |
| 重量 | 約160克 |
| 連接的現場設備 | CT;PT |
| 輸入數據 | |
| 輸入信號 | 0~465VAC;0~10AAC |
| 輸入阻抗 | 電流型≤2Ω；電壓型≥100KΩ |
| 輸出數據 | |
| 輸出信號 | 0~10V;0~20mA |
| 輸出阻抗 | 電流型≤500Ω；電壓型≥10KΩ |
| 電源 | |
| 供電電壓（Ue） | 24VDC±10% |
| 電源保護 | 電源反向保護 |
| 消耗功率 | ＜2W |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 端子供電；底座供電 |
| 尺寸 | |
| 底座供電 | |
| 深度 | 121mm |
| 高度 | 113mm |
| 寬度 | 18.3mm |
| 端子供電 | |
| 深度 | 110mm |
| 高度 | 108mm |
| 寬度 | 18.3mm |
| 外殼 | |
| 材料 | PC+ABS阻燃 |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 白+灰 |
| EMC數據 | |
| 電快速瞬變脈沖群抗擾度 | 依據標準:IEC 61326-1;A級 |
| 浪涌(沖擊)抗擾度 | 依據標準:IEC 61326-1;B級 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-1;A級 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 低頻共模傳導 | 依據標準:IEC 61326-1;符合基本要求 |
| 使用環境 | |
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃～＋80℃ |
| 相對濕度 | ＜90% RH (無凝結水) |
| 環境要求 | 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
| 連接參數 | |
| 導線可用橫截面范圍 | 0.5~2.5mm² |
| 最小導線橫截面AWG | 12 |
| 最大導線橫截面AWG | 24 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
| 安裝 | |

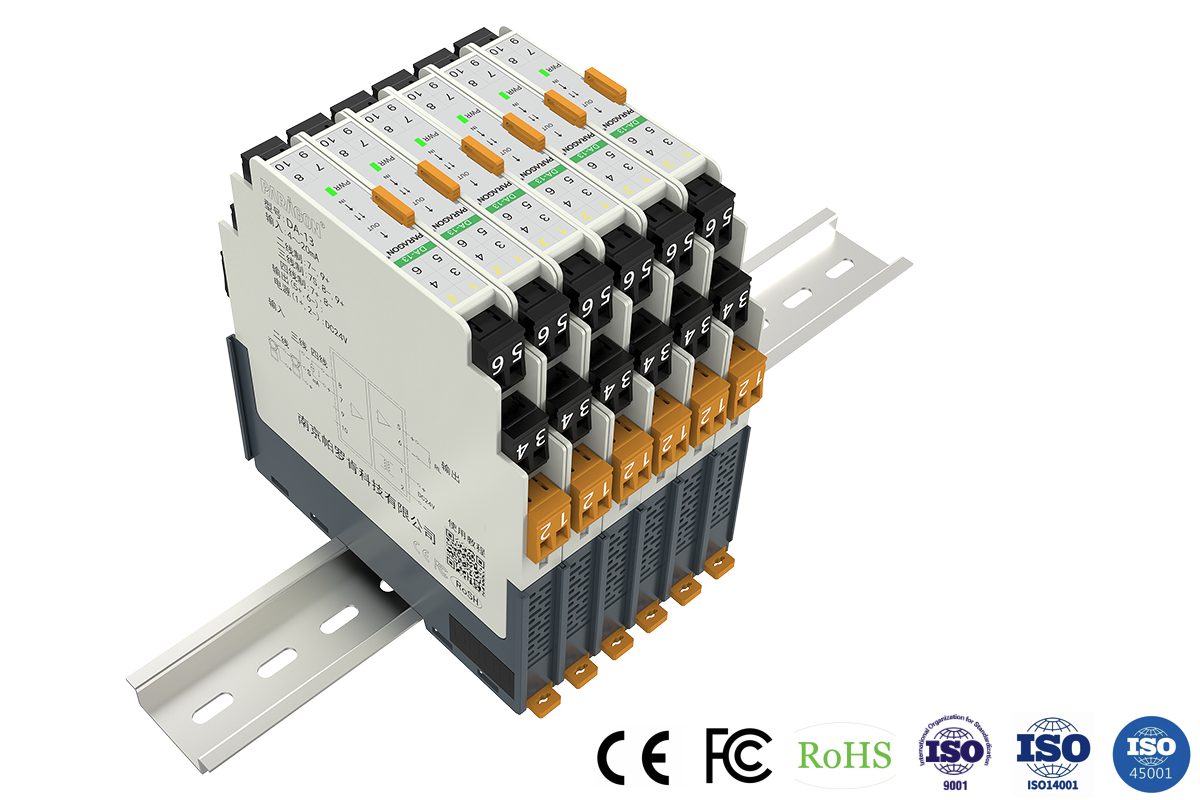

| 安裝方式 | DIN35mm導軌安裝 |
| 外形尺寸 | |||
 |
|||

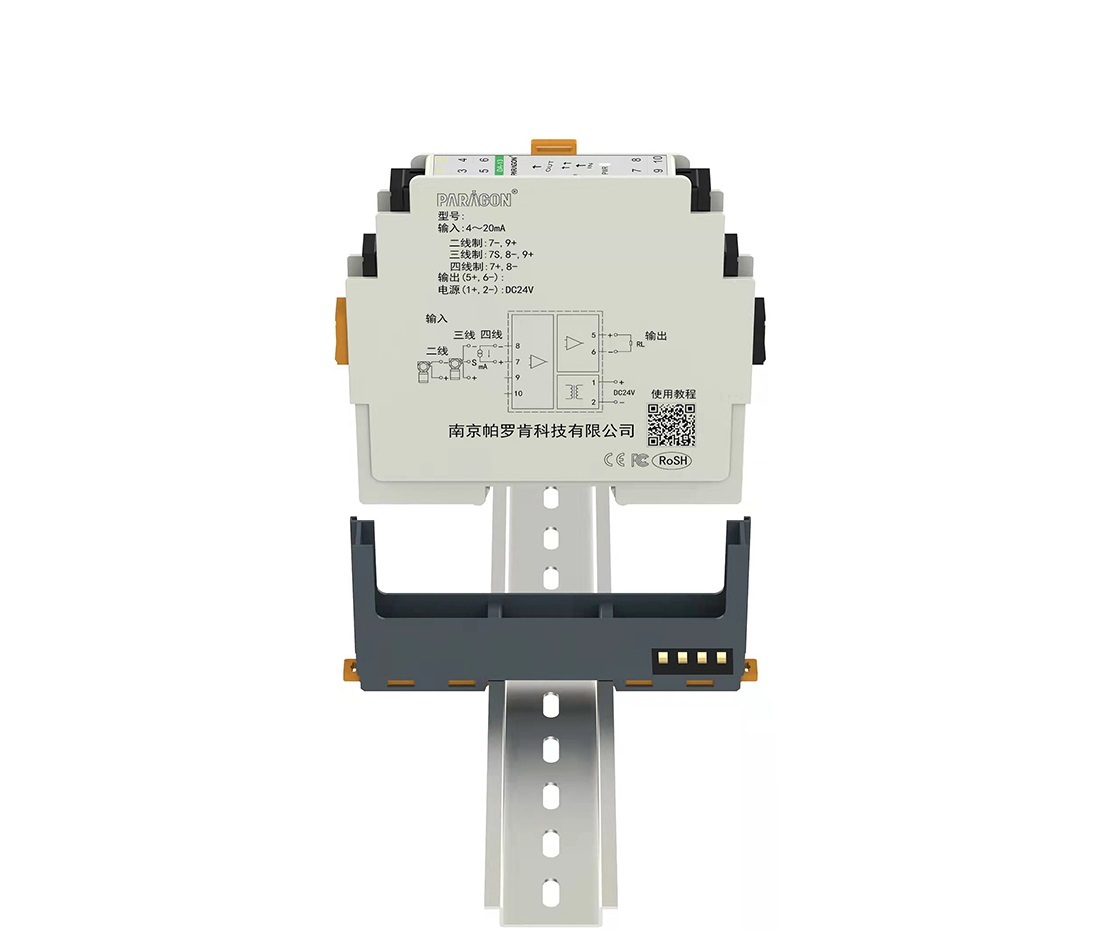

| 安裝方式 | |||
 |
 |
 |
 ??????? |
