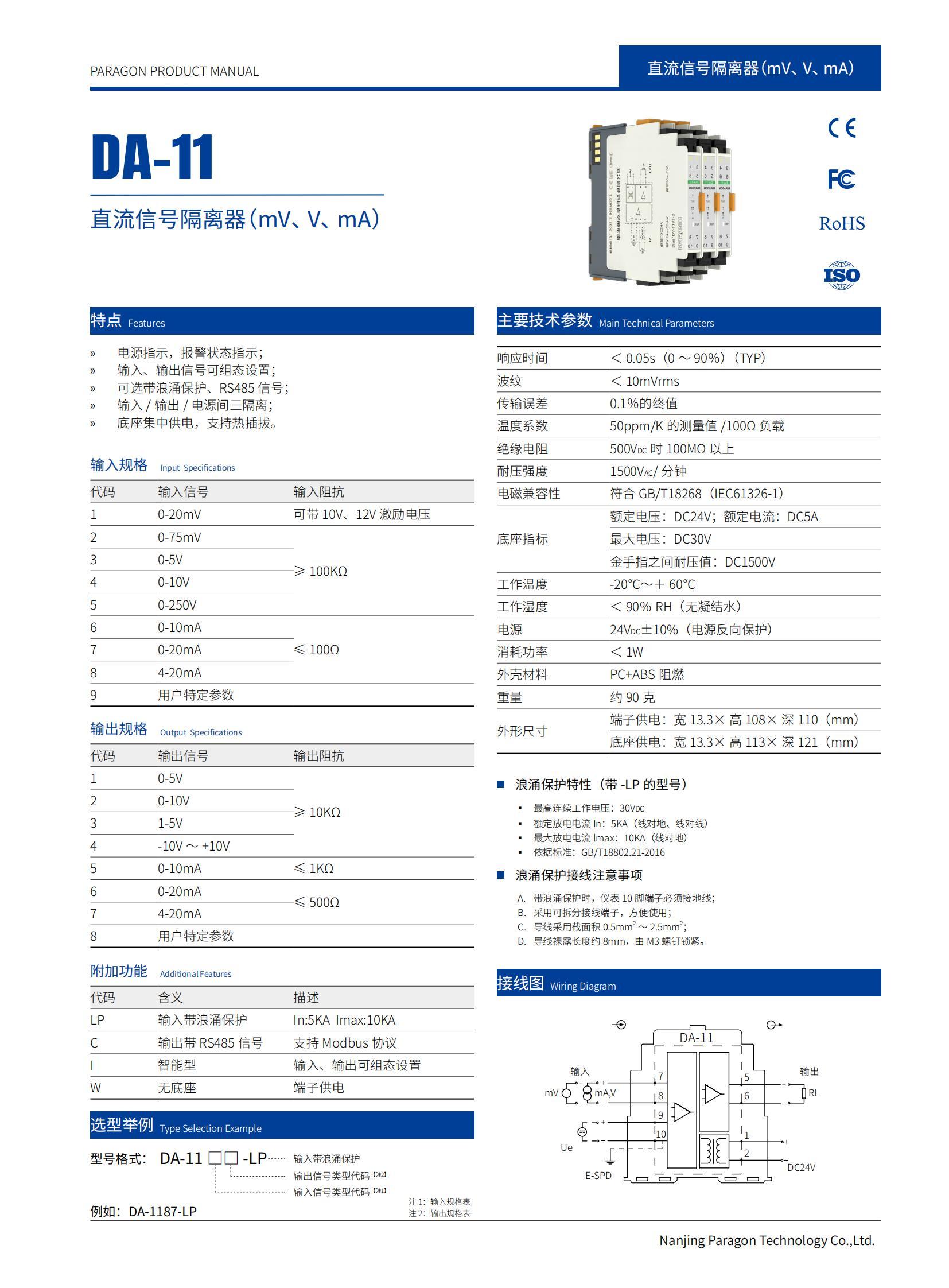

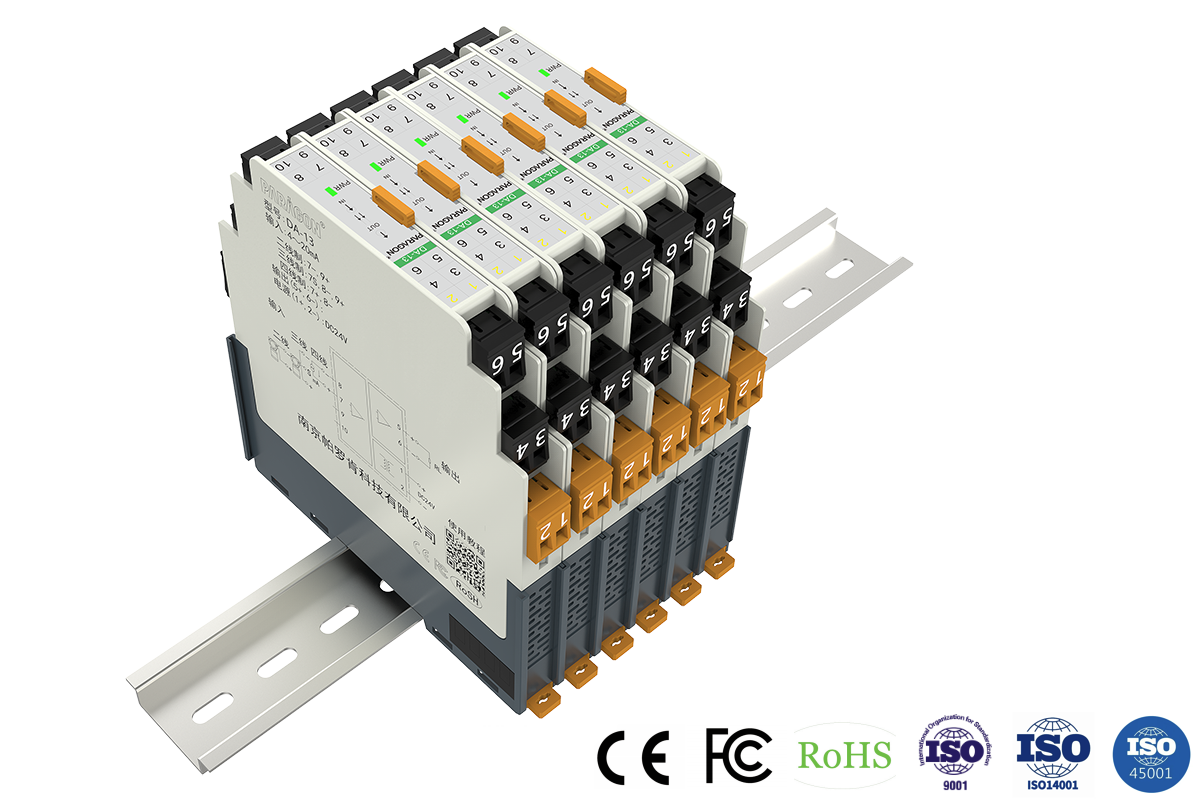

DA-11 直流信號隔離器（mV、V、mA）
所屬分類：
底座集中供電系列
底座集中供電系列
● 直流信號隔離器（mV、V、mA） ● 直流隔離器將工業現場直流電流、電壓信號隔離、轉換為標準信號，解決工業信號干擾。帶電流指示，可帶浪涌保護、RS485信號，可加組態設置功能。
通道數：
一入一出
輸入：
0~10mA,0-20mA,4~20mA,0~75mV,0~5V,0~10V,用戶特定參數,0~250V,0-20mV
配電：
輸出：
0-5V,0~10V,1-5V,0/4~20mA(無源),0~20mA,4~20mA,用戶特定參數,4-20mA（負載≤500Ω）
供電方式：
24VDC
產品詳情
技術參數
技術與安裝
下載
關閉
- 產品對比
去對比
基本參數 |
|
| 通道數 | 1入1出 |
| 輸出精度（20°C） | 0.1%F.S. |
| 溫度漂移 | 50ppm/K |
| 響應時間 | ＜0.05s (0～90%) (TYP) |
| 絕緣強度 | 1500VAC/1min,2mA |
| 絕緣電阻 | 500VDC時100MΩ以上 |
| 電磁兼容性 | 符合 GB/T18268 (IEC61326-1) |
| 重量 | 約90克 |
| 連接的現場設備 | 電流源 |
輸入數據 |
|
| 輸入信號 | 0-20mA;0-10V;0-75mV; |
| 輸入阻抗 | 電流型≤100Ω；電壓型≥100KΩ |
| 輸入最大值 | 電流型5ADC,電壓型1000VDC |
| 配電電壓 | 10VDC;12VDC;24VDC |
| 正常工作電流 | |
輸出數據 |
|
| 輸出信號 | -10V~+10V;0~20mA |
| 輸出阻抗 | 電流型≤500Ω；電壓型≥10KΩ |
電源 |
|
| 供電電壓（Ue） | 24VDC±10% |
| 電源保護 | 電源反向保護 |
| 消耗功率 | ＜1W |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 端子供電；底座供電 |
尺寸 |
|
底座供電 |
|
| 深度 | 121mm |
| 高度 | 113mm |
| 寬度 | 13.3mm |
端子供電 |
|
| 深度 | 110mm |
| 高度 | 108mm |
| 寬度 | 13.3mm |
外殼 |
|
| 材料 | PC+ABS阻燃 |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 白+灰 |
EMC數據 |
|
| 電快速瞬變脈沖群抗擾度 | 依據標準:IEC 61326-1;A級 |
| 浪涌(沖擊)抗擾度 | 依據標準:IEC 61326-1;B級 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-1;A級 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 低頻共模傳導 | 依據標準:IEC 61326-1;符合基本要求 |
使用環境 |
|
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃～＋80℃ |
| 相對濕度 | ＜90% RH (無凝結水) |
| 環境要求 | 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
連接參數 |
|
| 導線可用橫截面范圍 | 0.5~2.5mm² |
| 最小導線橫截面AWG | 12 |
| 最大導線橫截面AWG | 24 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
安裝 |
|
| 安裝方式 | DIN35mm導軌安裝 |
| 外形尺寸 | |||
 |
|||
| 安裝方式 | |||
 |
 |
 |
 |
基本參數 |
|
| 通道數 | 1入1出 |
| 輸出精度（20°C） | 0.1%F.S. |
| 溫度漂移 | 50ppm/K |
| 響應時間 | ＜0.05s (0～90%) (TYP) |
| 絕緣強度 | 1500VAC/1min,2mA |
| 絕緣電阻 | 500VDC時100MΩ以上 |
| 電磁兼容性 | 符合 GB/T18268 (IEC61326-1) |
| 重量 | 約90克 |
| 連接的現場設備 | 電流源 |
輸入數據 |
|
| 輸入信號 | 0-20mA;0-10V;0-75mV; |
| 輸入阻抗 | 電流型≤100Ω；電壓型≥100KΩ |
| 輸入最大值 | 電流型5ADC,電壓型1000VDC |
| 配電電壓 | 10VDC;12VDC;24VDC |
| 正常工作電流 | |
輸出數據 |
|
| 輸出信號 | -10V~+10V;0~20mA |
| 輸出阻抗 | 電流型≤500Ω；電壓型≥10KΩ |
電源 |
|
| 供電電壓（Ue） | 24VDC±10% |
| 電源保護 | 電源反向保護 |
| 消耗功率 | ＜1W |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 端子供電；底座供電 |
尺寸 |
|
底座供電 |
|
| 深度 | 121mm |
| 高度 | 113mm |
| 寬度 | 13.3mm |
端子供電 |
|
| 深度 | 110mm |
| 高度 | 108mm |
| 寬度 | 13.3mm |
外殼 |
|
| 材料 | PC+ABS阻燃 |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 白+灰 |
EMC數據 |
|
| 電快速瞬變脈沖群抗擾度 | 依據標準:IEC 61326-1;A級 |
| 浪涌(沖擊)抗擾度 | 依據標準:IEC 61326-1;B級 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-1;A級 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 低頻共模傳導 | 依據標準:IEC 61326-1;符合基本要求 |
使用環境 |
|
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃～＋80℃ |
| 相對濕度 | ＜90% RH (無凝結水) |
| 環境要求 | 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
連接參數 |
|
| 導線可用橫截面范圍 | 0.5~2.5mm² |
| 最小導線橫截面AWG | 12 |
| 最大導線橫截面AWG | 24 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
安裝 |
|
| 安裝方式 | DIN35mm導軌安裝 |
| 外形尺寸 | |||
|
|||
| 安裝方式 | |||
|
|
|
|
